大线径电线电缆的张力测量需要选哪一款电线张力仪?

张力计厂家 2022-06-27


批发测量大线径电线张力仪的百坦科技有限公司为您介绍大线径电线电缆的张力测量需要选哪一款电线张力仪?

电线张力仪是测量电线电缆生产过程中电线电缆动静态张力大小的仪器设备。测量电线电缆的张力需要用到电线张力仪,电线电缆的线径不同的时候,需要使用带有线径补偿器的电线张力仪。一般常见的带有线径补偿功能的电线张力仪线径补偿范围大概在0-1.2mm之间,线径大于1.2mm时需要用到特殊校准的方式,如果0-3.5mm直径范围内的电线电缆的规格太多,用特殊校准的方式测量会非常麻烦。百坦科技有限公司推出了大线径补偿的电线张力仪NTL系列。。NTL系列有特殊设计的张力测量头和线径补偿装置,在不需要校准的情况下,NTL系列可以满足0-3.5mm线径范围内的张力测量。下面是NTL电线张力仪的具体资料。

大线径电线电缆的张力测量需要选哪一款电线张力仪?

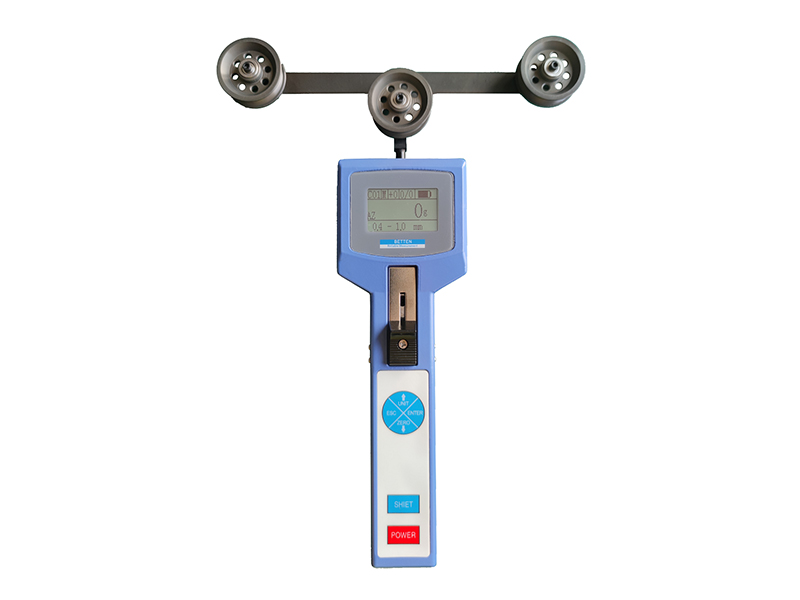

NTL系列具有大直径导轮的特殊用途型号张力仪,最大程度地减少材料的弯曲,适用于

5mm以下大直径线材和宽度不超过5mm的带状材料的张力测量,例如光缆护套,纤维,电缆等。


NTL系列有4种张力范围,从25-2500cN 到2.0-20.0daN,其它量程可以订制。


特点:

1.专利技术自动清零,仪表在任何姿态都可以自动归零,提高测量精度,方便测量。

2.配有线径补偿器,补偿线径不同产生的误差,提高测量精度

3.配有导向轮运动结构,易于捕捉被测材料。

4.带有滚珠轴承的V行槽铝制测量导轮。

5.坚固的防滑铝制外壳,抗电池干扰。

6.LIPO锂离子聚合物电池(可持续运行约10小时).

7.被测材料,导向轮,屏幕位于同一平面,测试中测试数据,导向轮和被测材料状态尽收眼底。

8.最多可以精确标定10种材料,配合线径补偿器,测试的线径范围更大。

9.全字符菜单设置功能,操作简单方便。

10.根据不同量程和需要,测量值显示单位可选择g ,kg, c N,N ,daN, lb

11.可记录测量过程中的最大值,最小值,峰值,平均值,还可记忆存储10个独立的测量值及其平均值。

12.可编程设置趋势状态条最大值,最小值,清晰判断张力变化的范围,兼具机械式仪表趋势显示优点。

13.提供显示结果微调功能,现场测量的材料和标准的标定材料有轻微偏差,不需要重新标定即可显示准确值。

14.功能设置可以通过密码进行保护,提高设置安全性。

15. 百坦张力仪提供两种显示方式,兼顾电子张力仪读数精确和机械式张力仪趋势显示的优点。

电线张力仪

型号NTL

张力范

测量头宽

线径补偿范围

标定材料(聚酰胺单丝)

是否包含线径补

NTL-2000

25-2500 cN

225mm

客户指定范围

客户指定材料

NTL-5000

50-5000 cN

225mm

客户指定范围

客户指定材料

NTL-10K

1.0-10.0 daN

225mm

客户指定范围

客户指定材料

NTL-20K

2.0-20.0 daN

225mm

客户指定范围

客户指定材料


单位换算:1daN=10N =1.02kg   1cN=1.02g

型号规则   型号 – 订货编码


可选附件

省力手柄 订货编码F

省力手柄图片。

导轮

标准    6000米/分钟   硬化铝

NTL 发货包括  张力仪  ,便携式仪表箱,充电器,中文说明书,合格证。


参数规格:

精度      (出厂校准材料)1%满量程(FS),(其它材料)3%FS.

显示更新频率   0.5秒

可选单位     gf, cN, N, kgf, daN,LB(不同量程可切换单位不同)

可调整范围    显示值可以按照现场要求以满量程1%的幅度进行±10步调整

最大线速度    6000m/min

可存储值     最大值,最小值,最大峰值,最小峰值,平均值

显示器      点阵式液晶显示屏

输出       可选无线WIFI输出,有线连接数字输出

外壳尺寸     76×46×275mm

电源       锂离子充电电池,连续工作约10个小时

工作温度     10-45℃,90%相对湿度或更少

附件       仪表,说明书,合格证,充电器,仪表箱


电线张力仪
