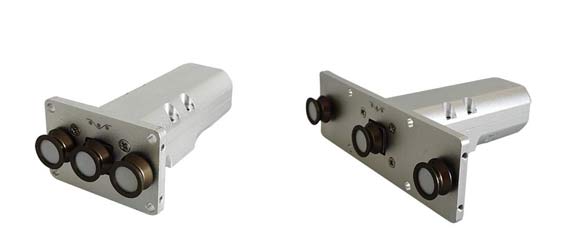

BTS系列张力传感器

张力计厂家 2020-05-30


BTS系列张力传感器适合于铜线,漆包线,钢丝,纱线等各种线材的张力测量和监控。

参数规格:
测量范围:      0-0.5N 至0-1000N
综合误差:      ±1%FS
重复性:        <±0.03%FS
蠕变:          正负0.05%FS/5mins
标定:          按百坦科技公司出厂程序标定

参考激励电压:   5-10VDC
输入阻抗:      350±5
输出阻抗:      350±5
绝缘电阻:      ≥3000MΩ(50VDC)

零点输出:      <0.1mv/v
零点温度影响:  ±0.05%FS/10℃
灵敏度温度影响:±0.05%FS/10℃

过载保护:      200%FS
空气湿度:      85%最大相对湿度
工作温度范围:  -10到+40℃
传感器外壳:     铝制
净重(毛重):    约400g
连接电缆:      4*0.2²高效屏蔽电缆,3m长。∅6,保护材料为PVC

接线方法:    激励电压+:红色   激励电压-:黑色
                输出信号+:绿色   输出信号-:白色
                屏蔽线:银色

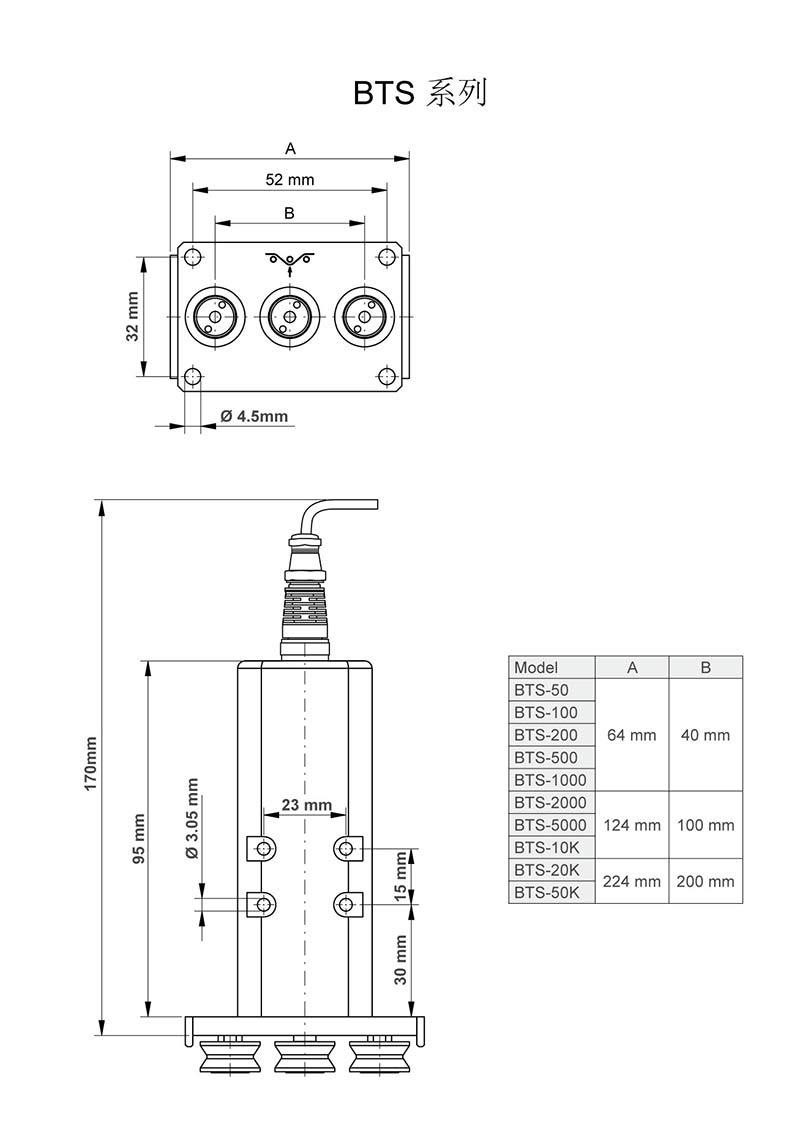

型号 张力范围 标定材料
BTS-50
0.5-50.0cN
φ0.12mm(聚酰胺单丝)
BTS-100
1.0-100.0 cN φ0.12mm(聚酰胺单丝)
BTS-50
2.0-200.0 cN φ0.2mm(聚酰胺单丝)
BTS -500 5.0-500.0 cN φ0.2mm(聚酰胺单丝)
BTS -1000 10-1000 cN φ0.4mm(聚酰胺单丝)
BTS-2000
20-2000 cN φ0.7mm(聚酰胺单丝)
BTS-5000
50-5000 cN φ1.2mm(聚酰胺单丝)
BTS -10K
1.0-100.0N
φ1.2mm (聚酰胺单丝)
BTS -20K 2.0-200.0N φ2mm (钢丝绳)
BTS-50K
5.0-500.0N φ2mm(钢丝绳)
BTS-100K
10-1000N φ2mm(钢丝绳)
