施密特指针式张力计

2020-03-13 19:49


DX2系列:DX2系列可以测量丝状、线状、带状以及宽幅物体的张力,广泛应用于电线电缆、纺织化纤、金属线、碳纤维、塑料薄膜、纸张、印刷产品、胶片、铝箔等行业的通用张力仪,适用于大多数行业。可根据用途的不同提供专门设计的测量导轮。
用于测量大张力范围带状材料的型号DXR.
标准型号读数困难时,可以采用圆柱形导向轮背对操作者的DXT型号。
通用型张力计DX2的测量范围:10cN-500N

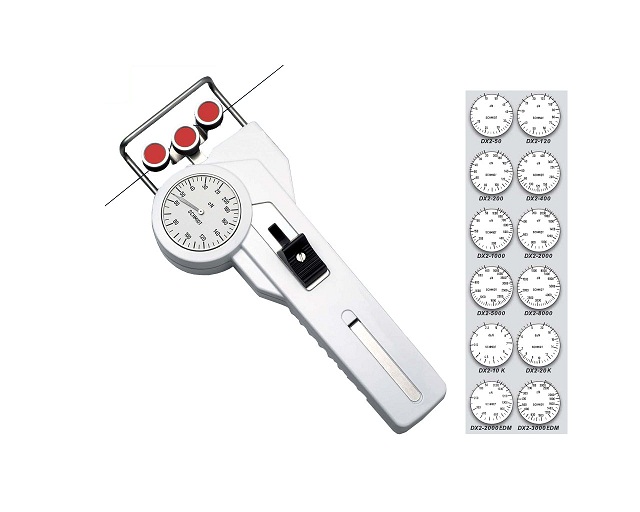

施密特指针式张力计
施密特指针式张力计技术参数:
标定:根据工厂程序标定
精确度:满量程的±1%
表盘直径:41mm
温度范围:10-45℃
空气湿度:相对湿度85%
外壳材料:铸铝
外壳尺寸:188×85×45mm
净重:DX2-10K量程以下约470克
      DX2-20K-L量程580克
型号 张力范围 测量头宽度 最小读数 线径补偿器 标定材料
DX2-50 10-50cN 66mm 1cN PA0.12mm
DX2-120 20-120cN 66mm 2.5 cN PA0.12 mm
DX2-200 20-200cN 66mm 2.5cN PA0.12mm
DX2-400 20-400cN 66mm 5cN PA0. 2mm
DX2-1000 50-1000cN 66mm 12.5cN PA0.3mm
DX2-2000 200-2000cN 116mm 50cN PA0.5mm
DX2-5000 400-5000cN 116mm 50cN PA0.8mm
DX2-8000 1000-8000cN 116mm 100cN PA0.10mm
DX2-10K 2.5-10daN 116mm 0.25daN PA0.10mm
DX2-20K-L 5-20 daN 216mm 0.2daN PA0.15mm
