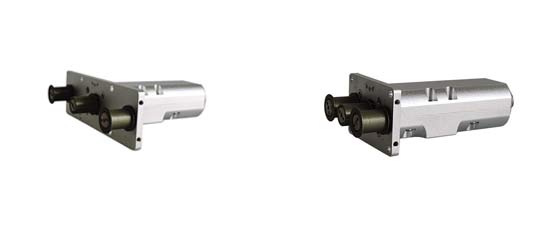

BTSB系列张力传感器

2020-06-16 10:44


  BTSB系列适合于测量带子,金属箔等宽幅材料的张力。

参数规格:
测量范围:0-0.5N 至0-50N
综合误差: ±1%FS
重复性:  <±0.03%FS
蠕变:      正负0.05%FS/5mins
标定:      按百坦科技公司出厂程序标定

参考激励电压: 5-10VDC
输入阻抗:      350±5
输出阻抗:      350±5
绝缘电阻:      ≥3000MΩ(50VDC)

零点输出:      <0.1mv/v
零点温度影响:  ±0.05%FS/10℃
灵敏度温度影响:±0.05%FS/10℃

过载保护:      200%FS
空气湿度:      85%最大相对湿度
工作温度范围:  -10到+40℃
传感器外壳:     铝制
净重(毛重):    约400g
连接电缆:      4*0.2²高效屏蔽电缆,3m长。∅6,保护材料为PVC

接线方法:  激励电压+:红色   激励电压-:黑色
                    输出信号+:绿色   输出信号-:白色
                   屏蔽线:银色
型号 张力范围 测量导轮可选宽度
BTSB-50
0.5-50.0 cN
7,10,15,20,30,40,50mm
BTSB-100
1.0-100.0 cN
7,10,15,20,30,40,50mm
BTSB-200
2.0-200.0 cN 7,10,15,20,30,40,50mm
BTSB -500 5.0-500.0 cN 7,10,15,20,30,40,50mm
BTSB -1000 10-1000 cN 7,10,15,20,30,40,50mm
BTSB-2000
20-2000 cN 7,10,15,20,30,40,50mm
BTSB-5000
50-5000 cN 7,10,15,20,30,40,50mm
