HPB张力传感器

2018-03-13 15:19


  200kg...2000kg
  Maximum capacity (Emax)额定载荷(kg):
  200,500,1000,2000
  HPB系列张力传感器,主要用于测量水平张力,采用一体化结构,具有动态响应快和稳定性高的特点,下枕式安装、结构简单、使用方便。广泛应用于复合、涂布、剪切、造纸、橡胶、纺织、电线、电缆及胶片等胶卷取控制设备和生产线上。

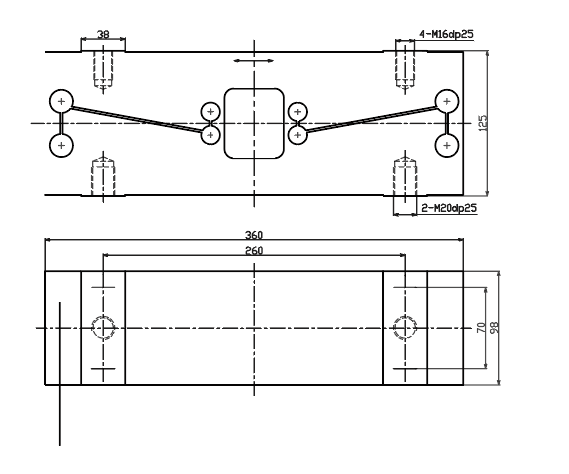

  外形尺寸图:

  接线图:



  参数详情

Rated Load 额定载荷 kg  200,500,1000,2000
Rated Output 额定输出 MV/V 1
Zero balance 零点平衡 %R.O ±1
Comprehensive Error 综合误差 %R.O ±0.3
Nolinear 非线性 %R.O ±0.3
Lag 滞后 %R.O ±0.2
repeatability 重复性 %R.O ±0.1
Temp. compensated 正常工作温度范围 -10-+40
Safe temp. range 允许工作温度范围 -20-+70
Temp.effect/10℃ on output 温度对灵敏度影响 %R.O./10℃   0.1
Temp.effect/10℃ on zero 温度对零点影响 %R.O./10℃ 0.1
Rated excitation 激励电压 VDC 5-12
Maximum excitation 最大激励 VDC 15
Input impedance 输入阻抗 Ω 410±10
Output impedance 输出阻抗 Ω 350±3
Insulation resistance 绝缘阻抗 >3000
Safe overload 安全载荷 %R.C. 200
Ultimate overload 极限载荷 %R.C. 300
Material 材料   alloy steel
Degree of protection 保护等级   IP66
Cable length 线长 m 5
Cable color code 接线   Red(+E) Black(-E)
Green(+S) White(-S)
