如何选择一款适合于测量线材张力的张力传感器

2021-04-09 11:38



  张力传感器是用来测量线材张力的一种传感器,通常张力传感器分为单轮张力传感器和三轮张力传感器两大类。

  单轮张力传感器占用空间小,可以替换系统中的一个导轮,但是在使用之前需要进行角度固定,张力标定,应用起来相比于三轮传感器复杂些。

  三轮传感器相比于单轮传感器占用空间大些,但安装使用相对简单,不需要调整角度,可以在出厂前标定好,到现场安装直接使用。

  根据被测材料不同,张力传感器也衍生出很多不同的类型。例如测量宽幅材料的张力,会使用宽导轮的张力传感器。例如百坦科技有限公司的BTSB系列张力传感器。可以测量宽幅在0-50mm之内的袋装材料金属箔等。

  测量玻璃纤维和光纤这类比较脆的材料,要选用大直径导轮,避免直径过小,材料弯曲半径太小,测量时材料表面产生裂纹现象。可以选择百坦科技有限公司的BTSF系列张力传感器来测量这类材料张力。

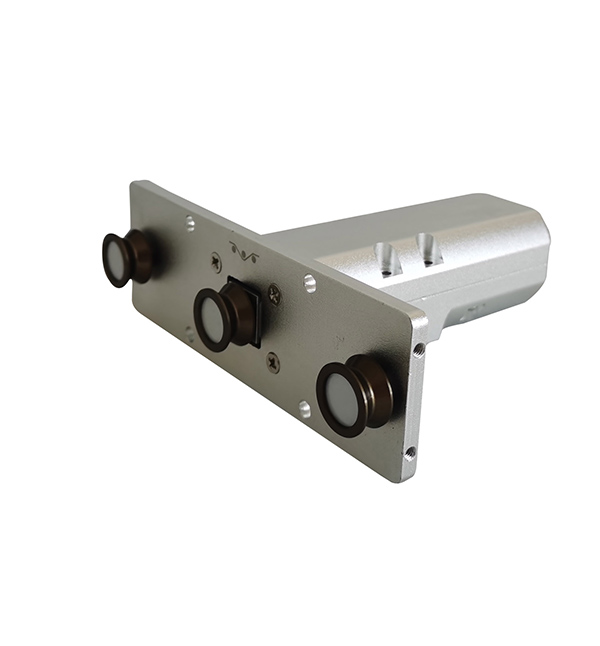

  对于普通线材,可以使用BTS系列张力传感器来测量。张力传感器的导轮非常重要,如果导轮质量不好,转动不灵活,不够圆,这些都会引起测量信号变化,产生误差。百坦科技有限公司生产的BTS系列张力传感器,可以有单轮安装方式,有三轮安装方式。导轮全部采用优质进口轴承。适用于电线电缆行业使用。

下面是BTS系列的参数。


参数规格:
测量范围:      0-0.5N 至0-1000N
综合误差:      ±1%FS
重复性:        <±0.03%FS
蠕变:          正负0.05%FS/5mins
标定:          按百坦科技公司出厂程序标定

参考激励电压:   5-10VDC
输入阻抗:      350±5
输出阻抗:      350±5
绝缘电阻:      ≥3000MΩ(50VDC)

零点输出:      <0.1mv/v
零点温度影响:  ±0.05%FS/10℃
灵敏度温度影响:±0.05%FS/10℃

过载保护:      200%FS
空气湿度:      85%最大相对湿度
工作温度范围:  -10到+40℃
传感器外壳:     铝制
净重(毛重):    约400g
连接电缆:      4*0.2²高效屏蔽电缆,3m长。∅6,保护材料为PVC

接线方法:    激励电压+:红色   激励电压-:黑色
              输出信号+:绿色   输出信号-:白色
              屏蔽线:银色

型号 张力范围 标定材料
BTS-50 0.5-50.0cN φ0.12mm(聚酰胺单丝)
BTS-100 1.0-100.0 cN φ0.12mm(聚酰胺单丝)
BTS-2009 2.0-200.0 cN φ0.2mm(聚酰胺单丝)
BTS -500 5.0-500.0 cN φ0.2mm(聚酰胺单丝)
BTS -1000 10-1000 cN φ0.4mm(聚酰胺单丝)
BTS-2000 20-2000 cN φ0.7mm(聚酰胺单丝)
BTS-5000 50-5000 cN φ1.2mm(聚酰胺单丝)
BTS -10K 1.0-100.0N φ1.2mm (聚酰胺单丝)
BTS -20K 2.0-200.0N φ2mm (钢丝绳)
BTS-50K 5.0-500.0N φ2mm(钢丝绳)
BTS-100K 10-1000N φ2mm(钢丝绳)
