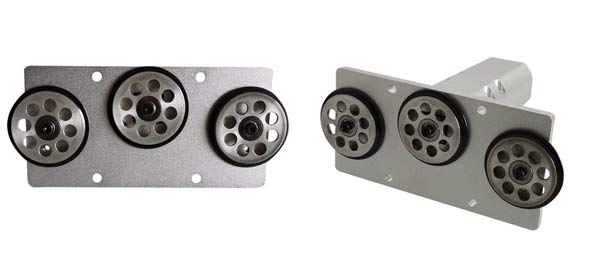

BTSF系列张力传感器

张力计厂家 2020-05-30

BTSF系列配有大直径导轮测量时材料的弯曲半径小，适合于测量光纤，碳纤维和特殊纤维等敏感材料的张力。


参数规格：
测量范围：      0-0.5N 至0-10N
综合误差：      ±1%FS
重复性：        ＜±0.03%FS
蠕变：          正负0.05%FS/5mins
标定：          按百坦科技公司出厂程序标定

参考激励电压：   5-10VDC
输入阻抗：      350±5
输出阻抗：      350±5
绝缘电阻：      ≥3000MΩ（50VDC）

零点输出：      ＜0.1mv/v
零点温度影响：  ±0.05%FS/10℃
灵敏度温度影响：±0.05%FS/10℃

过载保护：      200%FS
空气湿度：      85%最大相对湿度
工作温度范围：  -10到+40℃
传感器外壳：     铝制
净重（毛重）：    约400g
连接电缆：      4*0.2²高效屏蔽电缆，3m长。∅6，保护材料为PVC

接线方法：    激励电压+：红色   激励电压-：黑色
              　　输出信号+：绿色   输出信号-：白色
              　　屏蔽线：银色

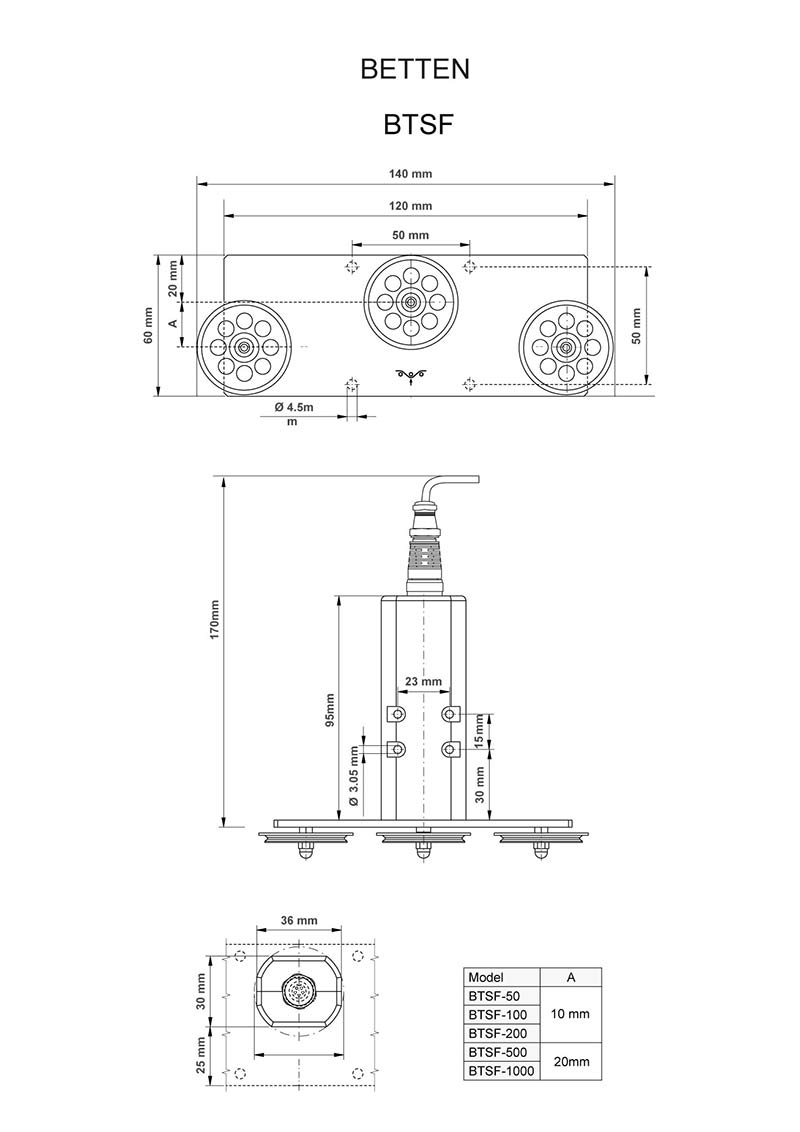

型号 张力范围(cN) 标定材料(聚酰胺单丝)
BTSF-50
2.0-200.0
 φ0.2mm
BTSF-100
2.0-200.0
 φ0.2mm
BTSF-2009
2.0-200.0
 φ0.2mm
BTSF -500
5.0-500.0
 φ0.2mm
BTSF -1000
10-1000
 φ0.4mm
