如何正确使用金属丝张力计的线径补偿功能?

2020-11-27 13:46


电线电缆行业选择金属丝张力计主要是根据测量的力的范围和被测材料的线径范围两个参数去确定选择型号的金属丝张力计。

对于线径大于0.2mm的金属丝来说,金属丝张力计必须要带有线径补偿功能,因为这时线材的直径带来的误差不可以被忽略了。张力的量程范围要按照工艺要求的两倍去选择。同时也要考虑金属丝张力计线径补偿范围。根据这两点才能确定合适的金属丝张力计。
在使用金属丝张力计测量一组金属丝的张力时,把一组金属丝夹入到线径补偿器中效果不好。因为金属丝线束不能准确反映出金属丝束在通过张力计导轮时的真实线径。这种情况下建议使用百坦科技有限公司的NTW系列金属丝张力计,NTW带有柱状导辊导线轮,线束经过导辊时平铺在导辊上,那么影响测量角度的就只是一根丝的直径了。在线径补偿器里夹入一根丝就可以反映出真是直径变化。

下面是百坦科技有限公司推出的NTW系列金属丝张力计的选型资料,可以根据量程和线径补偿范围选择金属丝张力计。

特点:

1.专利技术自动清零,仪表在任何姿态都可以自动归零,提高测量精度,方便测量。
2.配有线径补偿器,补偿线径不同产生的误差,提高测量精度
3.配有导线架和导向轮运动结构,易于捕捉被测材料。
4.带有滚珠轴承的V行槽铝制测量导轮。
5.坚固的防滑铝制外壳,抗电池干扰。
6.LIPO锂离子聚合物电池(可持续运行约60小时).
7.被测材料,导向轮,屏幕位于同一平面,测试中测试数据,导向轮和被测材料状态尽收眼底。
8.最多可以精确标定10种材料,配合线径补偿器,测试的线径范围更大。
9.全字符菜单设置功能,操作简单方便。
10.根据不同量程和需要,测量值显示单位可选择g ,kg, c N,N ,daN, lb
11.可记录测量过程中的最大值,最小值,峰值,平均值,还可记忆存储10个独立的测量值。
12.可编程设置趋势状态条最大值,最小值,清晰判断张力变化的范围,兼具机械式仪表趋势显示优点。
13.提供显示结果微调功能,现场测量的材料和标准的标定材料有轻微偏差,不需要重新标定即可显示准确值。
14.功能设置可以通过密码进行保护,提高设置安全性。
15. 百坦张力仪提供两种显示方式,兼顾电子张力仪读数精确和机械式张力仪趋势显示的优点。

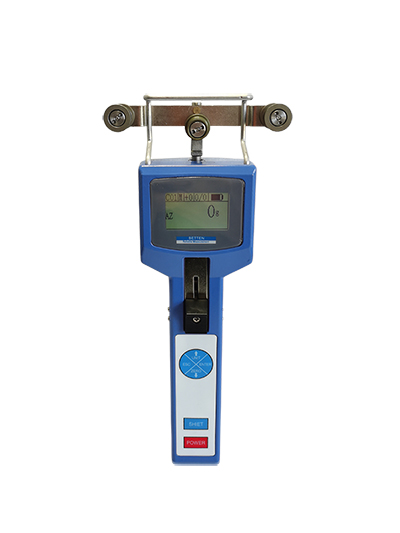

型号NTW

型号 张力范围 测量头宽度 测量导辊宽度 是否包含线径补偿
NTW-200 2.0-200.0 cN 65mm 7,10,15,20,30,40,50mm
NTW-500 5.0-500.0 cN 65mm 7,10,15,20,30,40,50mm
NTW-1000 10-1000 cN 65mm 7,10,15,20,30,40,50mm
NTW-2000 20-2000 cN 116mm 7,10,15,20,30,40,50mm
NTW-2500 25-2500 cN 116mm 7,10,15,20,30,40,50mm
NTW-5000 50-5000 cN 116mm 7,10,15,20,30,40,50mm
NTW-10K 0.1-10.0daN 116mm 7,10,15,20,30, mm
NTW-20K-F 0.2-20.0daN 116mm 7,10,15,20, 30mm
NTW-30K-F 0.3-30.0daN 216mm 7,10,15,20, 30mm
NTW-50K-F 0.5-50.0daN 216mm 7,10,15,20, mm
NTW-60K-F 0.6-60.0daN 216mm 7,10,15,20, mm
NTW-100K-F 1-100daN 216mm 7,10,15,20, mm
单位换算:1daN=10N =1.02kg   1cN=1.02g

型号规则    型号-测量导辊宽度-订货编码

可选附件

省力手柄  订货编码F

导轮外观尺寸

NTW 发货包括  张力仪  ,便携式仪表箱,充电器,中文说明书,合格证。

参数规格:

精度           (出厂校准材料)1%满量程(FS),(其它材料)3%FS.
显示更新频率    0.5秒
可选单位       gf, cN, N, kgf, daN,LB(不同量程可切换单位不同)
可调整范围  显示值可以按照现场要求以满量程1%的幅度进行±10步调整
最大线速度    1000m/min
可存储值        最大值,最小值,最大峰值,最小峰值,平均值
显示器        点阵式液晶显示屏
输出            可选无线WIFI输出,有线连接数字输出
外壳尺寸        76×46×275mm
电源  锂离子充电电池,连续工作约10个小时
工作温度        10-45℃,90%相对湿度或更少
附件  仪表,说明书,合格证,充电器,仪表箱
