如何为光纤光缆行业和碳纤维行业选择电子式张力计?

张力计厂家 2022-04-19


电子式张力计在光纤光缆中有广泛的应用,但不同于普通的电子式张力计,光纤光缆行业对电子式张力计有些特殊的需求。例如测量裸光纤的张力,要考虑到光纤的最小弯曲半径,电子式张力计的导轮设计一定要保证光纤经过张力计时,弯曲半径大于光纤的最小弯曲半径。否则张力测量过程会对光纤产生损伤。推荐使用百坦科技有限公司生产的NTF系列光纤张力计。测量光纤套管的张力推荐使用百坦科技有限公司生产的NTL系列电子式张力计,特殊设计的测量头结构,能够测量1-3.5mm直径范围的光纤套管张力。


碳纤维行业的电子式张力计分为测量碳纤维单丝和测量碳纤维束的张力计。测量碳纤维单丝的电子式张力计同样要考虑单丝的最小弯曲半径的问题,同样推荐使用百坦科技有限公司的NTF系列电子式张力计。针对碳纤维束的测量,推荐使用百坦科技有限公司的NTW系列宽幅材料张力计,可以测量碳纤维束平铺状态下运动中的张力。

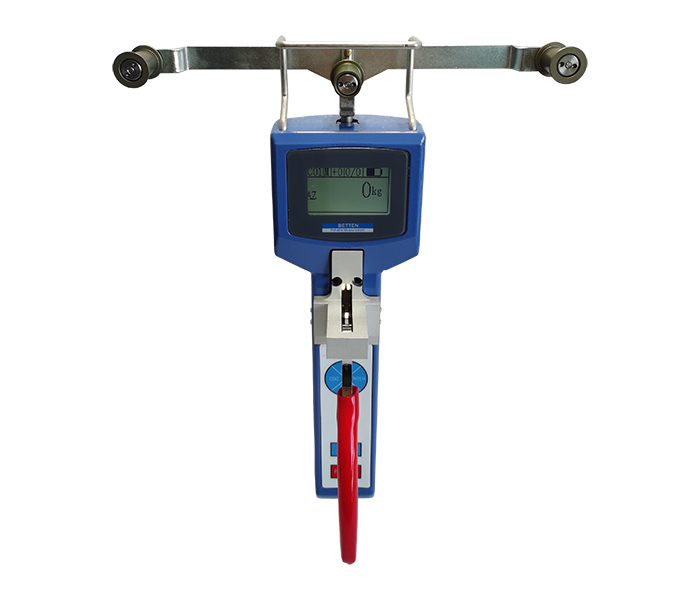

下面是NTW系列碳纤维张力计的资料。

NTW系列适用于金属箔和宽幅材料张力测量,适用于宽度为50mm以内的材料。

NTW系列有10种张力范围从1.0-200.0cN 到1.0-100.0daN,不同量程测量头宽度不同。

电子式张力计

特点:

1.专利技术自动清零,仪表在任何姿态都可以自动归零,提高测量精度,方便测量。

2.配有厚度补偿器,补偿材料厚度不同产生的误差,提高测量精度。

3.配有导向轮运动结构,易于捕捉被测材料。

4.带有滚珠轴承的铝制测量导轮。

5.坚固的防滑铝制外壳,抗电池干扰。

6.LIPO锂离子聚合物电池(可持续运行约10小时).

7.被测材料,导向轮,屏幕位于同一平面,测试中测试数据,导向轮和被测材料状态尽收眼底。

8.最多可以精确标定10种材料。

9.全字符菜单设置功能,操作简单方便。

10.根据不同量程和需要,测量值显示单位可选择g ,kg, c N,N ,daN, lb

11.可记录测量过程中的最大值,最小值,峰值,平均值,还可记忆存储10个独立的测量值。

12.可编程设置趋势状态条最大值,最小值,清晰判断张力变化的范围,兼具机械式仪表趋势显示优点。

13.提供显示结果微调功能,现场测量的材料和标准的标定材料有轻微偏差,不需要重新标定即可显示准确值。

14.功能设置可以通过密码进行保护,提高设置安全性。

15. 百坦张力仪提供两种显示方式,兼顾电子张力仪读数精确和机械式张力仪趋势显示的优点。


如何为光纤光缆行业和碳纤维行业选择电子式张力计?如何为光纤光缆行业和碳纤维行业选择电子式张力计?

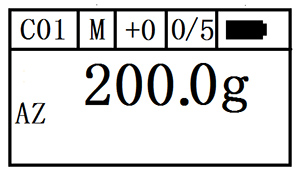

数字式显示                 数字显示加张力变化趋势条


型号NTW

张力范

测量头宽

测量导辊宽度

是否包含线径补

NTW-200

2.0-200.0 cN

65mm

7,10,15,20,30,40,50mm

NTW-500

5.0-500.0 cN

65mm

7,10,15,20,30,40,50mm

NTW-1000

10-1000 cN

65mm

7,10,15,20,30,40,50mm

NTW-2000

20-2000 cN

116mm

7,10,15,20,30,40,50mm

NTW-2500

25-2500 cN

116mm

7,10,15,20,30,40,50mm

NTW-5000

50-5000 cN

116mm

7,10,15,20,30,40,50mm

NTW-10K

0.1-10.0daN

116mm

7,10,15,20,30, mm

NTW-20K-F

0.2-20.0daN

116mm

7,10,15,20, 30mm

NTW-30K-F

0.3-30.0daN

216mm

7,10,15,20, 30mm

NTW-50K-F

0.5-50.0daN

216mm

7,10,15,20, mm

NTW-60K-F

0.6-60.0daN

216mm

7,10,15,20, mm

NTW-100K-F

1-100daN

216mm

7,10,15,20, mm


单位换算:1daN=10N =1.02kg   1cN=1.02g


型号规则    型号-测量导辊宽度-订货编码

NTW 发货包括  张力仪  ,便携式仪表箱,充电器,中文说明书,合格证。


参数规格:

精度          (出厂校准材料)1%满量程(FS),(其它材料)3%FS.

显示更新频率   0.5秒

可选单位       gf, cN, N, kgf, daN,LB(不同量程可切换单位不同)

可调整范围 显示值可以按照现场要求以满量程1%的幅度进行±10步调整

最大线速度   1000m/min

可存储值        最大值,最小值,最大峰值,最小峰值,平均值

显示器       点阵式液晶显示屏

输出            可选无线WIFI输出,有线连接数字输出

外壳尺寸       76×46×275mm

电源 锂离子充电电池,连续工作约10个小时

工作温度       10-45℃,90%相对湿度或更少

附件 仪表,说明书,合格证,充电器,仪表箱
