测量裸光纤用型号的张力传感器?

2020-12-03 09:23


  张力传感器是测量材料在生产过程中的张力的。根据生产的材料不同,应用的张力传感器差别非常大。如果被测材料对弯曲角度有要求,例如玻璃纤维,光纤等材料,测量时材料从三张力传感器三个导轮间传过去,行程包围角,如果包围角度太小,光纤经过后会在表面上行程细小的裂纹,影响材料的性能。需要选用大直径导轮的张力传感器,使包围角度过大到一定值,才能避免测试时对材料的损伤。可以选用百坦科技有限公司的BTSF系列张力传感器,装配有大直径导轮,可以满足光纤等敏感材料的张力测量需求。
下面BTSF系列的一些参数。

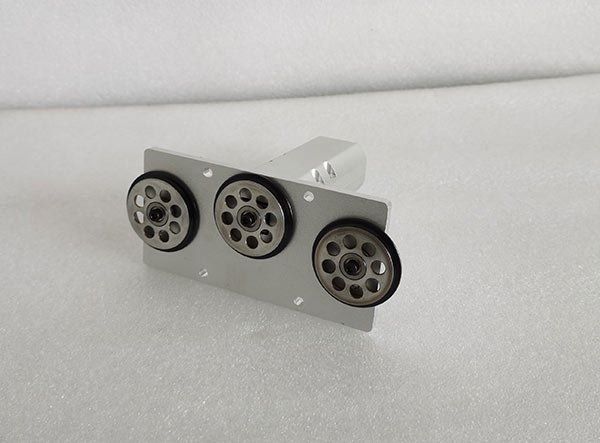

BTSF系列配有大直径导轮测量时材料的弯曲,适合于测量光纤,碳纤维和特殊纤维等敏感材料的张力。
参数规格:
测量范围:      0-0.2N 至0-10N
综合误差:      ±1%FS
重复性:        <±0.03%FS
蠕变:          正负0.05%FS/5mins
标定:          按百坦科技公司出厂程序标定
参考激励电压:   5-10VDC
输入阻抗:      350±5
输出阻抗:      350±5
绝缘电阻:      ≥3000MΩ(50VDC)

零点输出:      <0.1mv/v
零点温度影响:  ±0.05%FS/10℃
灵敏度温度影响:±0.05%FS/10℃

过载保护:      200%FS
空气湿度:      85%最大相对湿度
工作温度范围:  -10到+40℃
传感器外壳:     铝制
净重(毛重):    约400g
连接电缆:      4*0.2²高效屏蔽电缆,3m长。∅6,保护材料为PVC

接线方法:激励电压+:红色   激励电压-:黑色
              输出信号+:绿色   输出信号-:白色
              屏蔽线:银色
型号 张力范围(cN) 标定材料(聚酰胺单丝)
BTSF-50
2.0-200.0
φ0.2mm
BTSF-100
2.0-200.0
φ0.2mm
BTSF-2009
2.0-200.0
φ0.2mm
BTSF -500
5.0-500.0
φ0.2mm
BTSF -1000
10-1000
φ0.4mm
