张力仪的线径补偿功能测量纱线时可以使用吗?

张力计厂家 2022-04-28


线径补偿功能是高端张力仪的一个提升测量精度的功能。根据张力仪测量原理,张力仪在测量不同的线径材料时,会因为线径不同而产生一定误差。高端张力仪配备有线径补偿功能,例如百坦科技有限公司的NT系列张力仪,在仪表的后面有一个线径补偿器,把被测材料剪下一小段夹在线径补偿器里,可以降低线径产生的误差影响。适应线径补偿器时,要求线必须是圆柱形的,而且硬度要高一些,因为线径补偿器是要测量被夹线材的线径,如果线被压扁了,或者线不是圆的,那么测量的线径不准确,导致补偿后的张力测量结果也不准确。


纱线做为一种柔软的线材,也不是圆形的线材,所以使用线径补偿器的效果不好。如果想要提高测量精度,最好的办法是用被测量的线材进行校准。例如百坦科技有限公司的NT系列张力仪,可以最多校准10种不同的材料并且存储在仪表中。测量时直接调取就可以实现精确测量了。

张力仪的线径补偿功能测量纱线时可以使用吗?

下面是百坦科技有限公司NT系列仪表的参数。


NT系列有10种张力范围从2.0-200cN 到1.0-100.0daN

电子张力仪具有读数精确及兼具机械式仪表的动态显示有点。


型号NT 系列的新特点

1.专利技术自动清零,仪表在任何姿态都可以自动归零,提高测量精度,方便测量。

2.配有有线径补偿器,补偿线径不同产生的误差,提高测量精度

3.配有导线架和导向轮运动结构,易于捕捉被测材料。

4.带有滚珠轴承的V行槽铝制测量导轮。

5.坚固的防滑铝制外壳,抗电池干扰。

6.LIPO锂离子聚合物电池(可持续运行约10小时)

7.被测材料,导向轮,屏幕位于同一平面,测试中测试数据,导向轮和被测材料状态尽收眼底。

8.最多可以精确标定10种材料,配合线径补偿器,测试的线径范围更大。

9.全字符菜单设置功能,操作简单方便。

10.根据不同量程和需要,测量值显示单位可选择g ,kg, c N,N ,daN, lb

11.可记录测量过程中的最大值,最小值,峰值,平均值,还可记忆存储10个独立的测量值。

12.可编程设置趋势状态条最大值,最小值,清晰判断张力变化的范围,兼具机械式仪表趋势显示优点。

13.提供显示结果微调功能,现场测量的材料和标准的标定材料有轻微偏差,不需要重新标定即可显示准确值。

14.功能设置可以通过密码进行保护,提高设置安全性。

15.百坦张力仪提供两种显示方式,兼顾电子张力仪读数精确和机械式张力仪趋势显示的优

背光LCD显示屏提供两种不同的显示界面

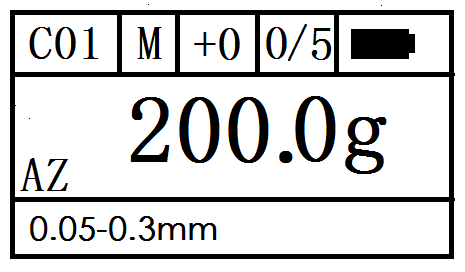

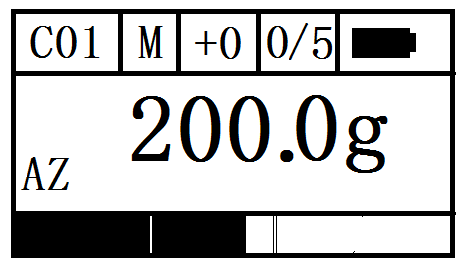

                          -数字式显示                                         -数字显示加张力变化趋势条

型号NT

张力范

测量头宽

标定材料(聚酰胺单丝)直径

(线径补偿范围)

是否包含线径补

NT-200

2.0-200.0 cN

65mm

0.2mm005-0.3mm

NT-500

5.0-500.0 cN

65mm

0.2mm0.05-0.3mm

NT-1000

10-1000 cN

65mm

0.4mm0.1-0.5mm

NT-2000

20-2000 cN

116mm

0.4mm0.3-0.7mm

NT-2500

25-2500 cN

116mm

0.4mm0.3-0.7mm

NT-5000

50-5000 cN

116mm

1.2mm0.4-1.0mm

NT-10K

0.1-10.0daN

116mm

1.2mm0.7-1.2mm

NT-20K

0.2-20.0daN

216mm

1.8mm1.0-1.8mm

NT-30K

0.3-30.0daN

216mm

φ2mm钢丝绳或客户指定材料

NT-50K

0.5-50.0daN

216mm

φ2mm钢丝绳或客户指定材料

NT-60K

0.6-60.0daN

216mm

φ2mm钢丝绳或客户指定材料

NT-100K

1-100daN

216mm

φ2mm钢丝绳或客户指定材料

型号规则: 型号-订货编码

可选附件

订货编码  F  省力手柄

可选测量轮

标准    1000米/分钟   硬化铝

订货编码UB  1000米/分钟  硬化铝

订货编码TC  1000米/分钟  陶瓷涂覆特质钢



参数规格:

精度                 1%满量程(FS)

显示更新频率  0.5秒

可选单位                   gf, cN, N, kgf, daN,LB(不同量程可切换单位不同)

可调整范围                显示值可以按照现场要求以满量程1%的幅度进行±10步调整

最大线速度                1000m/min

可存储值                   最大值,最小值,最大峰值,最小峰值,平均值

显示器                      点阵式液晶显示屏

输出                          可选无线WIFI输出,有线连接数字输出

外壳尺寸                    76×46×275mm

电源                           锂离子充电电池,连续工作约10个小时

工作温度                     10-45℃,90%相对湿度或更少

附件                           仪表,说明书,合格证,充电器,仪表箱


应用范围                   绞线机,绕线机线切割机,碳纤维绕线设备,光纤缠绕设备,光缆生产备,玻璃纤维缠绕设备,钢帘线生产设备,轮胎生产设备,钢丝绳生产设备.


NT 发货包括  张力仪  ,便携式仪表箱,充电器,中文说明书,合格证。
