测量线材张力的张力测试仪应该怎么选?

张力计厂家 2022-01-12

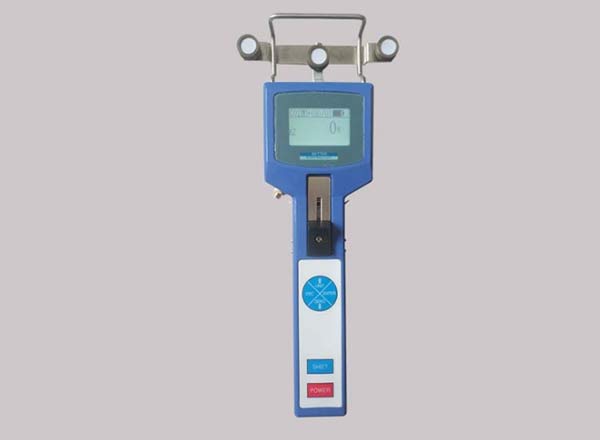

116mm宽测量头

线材在生产制造过程中会有很多种工序都需要知道线材的张力,例如卷绕,拉丝,纺织等等。线材的物理特性差异很大,不同线材张力的测量要选择不同的张力测试仪。 纱线在卷绕和生产过程中的张力都比较小,应该使用轻巧方便的张力测试仪来测量。例如百坦科技有限公司生产的手枪式L型张力测试仪NK和NM系列。体积小,重量轻,适合小张力测量的工况。

金属丝线的张力测试仪一般比较大,且不同金属丝的直径差异会导致测量误差,应该采用坚固耐用型的张力测试仪,且要求张力测试仪带有线径补偿功能,减少线径不同带来的测量误差。例如百坦科技有限公司的NT系列。

飞机控制钢索的张力测量比较特殊,由于测量空间狭小,而且要求的测量张力很大。普通张力测试仪无法满足要求。可以使用百坦科技有限公司的NTA系列张力测试仪进行测量。最大可测量的范围是0-100KG。

化纤丝在纺丝阶段的张力测量也比较特殊,由于化纤丝的速度非常快,普通的张力测试仪无法满足高速状态下的张力测量,需要采用导线柱形式的张力测试仪进行张力测量。可以采用百坦科技有限公司的NTSC系列张力测试仪。

另外百坦科技有限公司还提供NTS ,NTW , NTF ,NTL等其它系列张力测试仪,满足客户全方位的张力测试需求。

下面是NT系列张力测试仪的详细资料。

特点:

1.专利技术自动清零,仪表在任何姿态都可以自动归零,提高测量精度,方便测量。

2.配有线径补偿器,补偿线径不同产生的误差,提高测量精度

3.配有导线架和导向轮运动结构,易于捕捉被测材料。

4.带有滚珠轴承的V行槽铝制测量导轮。

5.坚固的防滑铝制外壳,抗电池干扰。

6.LIPO锂离子聚合物电池(可持续运行约60小时).

7.被测材料,导向轮,屏幕位于同一平面,测试中测试数据,导向轮和被测材料状态尽收眼底。

8.最多可以精确标定10种材料,配合线径补偿器,测试的线径范围更大。

9.全字符菜单设置功能,操作简单方便。

10.根据不同量程和需要,测量值显示单位可选择g ,kg, c N,N ,daN, lb

11.可记录测量过程中的最大值,最小值,峰值,平均值,还可记忆存储10个独立的测量值。

12.可编程设置趋势状态条最大值,最小值,清晰判断张力变化的范围,兼具机械式仪表趋势显示优点。

13.提供显示结果微调功能,现场测量的材料和标准的标定材料有轻微偏差,不需要重新标定即可显示准确值。

14.功能设置可以通过密码进行保护,提高设置安全性。

15. 百坦张力测试仪提供两种显示方式,兼顾电子张力测试仪读数精确和机械式张力测试仪趋势显示的优点。

44    55

             数字式显示                数字显示加张力变化趋势条

型号NT

张力范

测量头宽

测量线径范围

标定材料(聚酰胺单丝)

是否包含线径补

NT-200

2.0-200.0 cN

65mm

0.05-0.15mm

φ0.12mm

NT-500

5.0-500.0 cN

65mm

0.05-0.2mm

φ0.12mm+φ0.2mm

NT-1000

10-1000 cN

65mm

0.1-0.5mm

φ0.2mm+φ0.4mm

NT-2000

20-2000 cN

116mm

0.3-0.7mm

φ0.4mm+φ0.7mm

NT-2500

25-2500 cN

116mm

0.3-0.7mm

φ0.4mm+φ0.7mm

NT-5000

50-5000 cN

116mm

0.4-1.0mm

φ0.7mm+φ1.2mm

NT-10K

0.1-10.0daN

116mm

0.7-1.2mm

φ0.8mm+φ1.0mm

NT-20K-F

0.2-20.0daN

116mm

1.0-1.8mm

φ1.2mm

NT-30K-F

0.3-30.0daN

216mm

客户指定线径范围

客户指定材料

NT-50K-F

0.5-50.0daN

216mm

客户指定线径范围

客户指定材料

NT-60K-F

0.6-60.0daN

216mm

客户指定线径范围

客户指定材料

NT-100K-F

1-100daN

216mm

客户指定线径范围

客户指定材料

单位换算:1daN=10N =1.02kg   1cN=1.02g

可选附件省力手柄 (订货编码F 例:NT-1000-F, 20daN到100daN标配省力手柄)

省力手柄图片。

测量轮选项

标准导轮    1000米/分钟   硬化铝    标准导轮图纸。

UB导轮  1000米/分钟  硬化铝  选型编码 例如NT-1000-UB  UB图纸

TC导轮  1000米/分钟  陶瓷涂覆特质钢    选型编码 NT-1000-TC  TC图纸

NT 发货包括  张力测试仪  ,便携式仪表箱,充电器,中文说明书,合格证。

参数规格:

精度           (出厂校准材料)1%满量程(FS),(其它材料)3%FS.

显示更新频率    0.5秒

可选单位       gf, cN, N, kgf, daN,LB(不同量程可切换单位不同)

可调整范围 显示值可以按照现场要求以满量程1%的幅度进行±10步调整

最大线速度    1000m/min

可存储值        最大值,最小值,最大峰值,最小峰值,平均值

显示器        点阵式液晶显示屏

输出            可选无线WIFI输出,有线连接数字输出

外壳尺寸        76×46×275mm

电源 锂离子充电电池,连续工作约60个小时

工作温度        10-45℃,90%相对湿度或更少

附件 仪表,说明书,合格证,充电器,仪表箱

应用范围 绞线机,绕线机线切割机,碳纤维绕线设备,光纤缠绕设备,光缆

生产备,玻璃纤维缠绕设备,钢帘线生产设备,轮胎生产设备,钢丝绳生产设备.
