如何选择一款适用的张力仪

张力计厂家 2021-06-08


电线电缆行业生产中,会有很多场景需要检测材料的张力。例如拉丝,绞线,缠绕,漆包线收卷等。那么如何正确选择呢?其实大家可以从线径范围和量程范围及线的形状这三种角度去确定一款合适的张力仪。
首先要选择合适的测量轮。大家都知道,张力仪能够测量运动中的线材张力,是靠测量头的导轮来实现的,导轮的形状要和线的形状匹配,才能测量准确。例如测量圆线,要选择V型槽导轮,测量扁线,就要选择H型导轮。例如以百坦品牌张力仪,V型槽的型号是NT系列和NTS系列了,H型导轮是NTW或NTWX系列。
其次就是量程和线径了,一般线径越小,量程越小。通常直径0.2mm以下线材张力都不会超过500g,而且线径小于0.2mm,线径不同对张力测量影响可以忽略,选择不带线径补偿功能的就可以了,但是测量范围越小,要求精度越高。所以要选择带有自动清零功能的仪表,这样才能保证测量不受手的姿态变化影响,测量更方便精确,例如可以选择百坦品牌的NTS系列。
线径大于0.2mm后,线材直径变化对测量影响变化就不可以忽略了,要选择带有线径补偿功能的张力仪。例如百坦品牌的NT系列张力仪,带有线径补偿和自动清零功能。完全可以满足客户需要。
特点:
1.专利技术自动清零,仪表在任何姿态都可以自动归零,提高测量精度,方便测量。
2.配有线径补偿器,补偿线径不同产生的误差,提高测量精度
3.配有导线架和导向轮运动结构,易于捕捉被测材料。
4.带有滚珠轴承的V行槽铝制测量导轮。
5.坚固的防滑铝制外壳,抗电池干扰。
6.LIPO锂离子聚合物电池(可持续运行约60小时).
7.被测材料,导向轮,屏幕位于同一平面,测试中测试数据,导向轮和被测材料状态尽收眼底。
8.最多可以精确标定10种材料,配合线径补偿器,测试的线径范围更大。
9.全字符菜单设置功能,操作简单方便。
10.根据不同量程和需要,测量值显示单位可选择g ,kg, c N,N ,daN, lb
11.可记录测量过程中的最大值,最小值,峰值,平均值,还可记忆存储10个独立的测量值。
12.可编程设置趋势状态条最大值,最小值,清晰判断张力变化的范围,兼具机械式仪表趋势显示优点。
13.提供显示结果微调功能,现场测量的材料和标准的标定材料有轻微偏差,不需要重新标定即可显示准确值。
14.功能设置可以通过密码进行保护,提高设置安全性。
15. 百坦张力仪提供两种显示方式,兼顾电子张力仪读数精确和机械式张力仪趋势显示的优点。

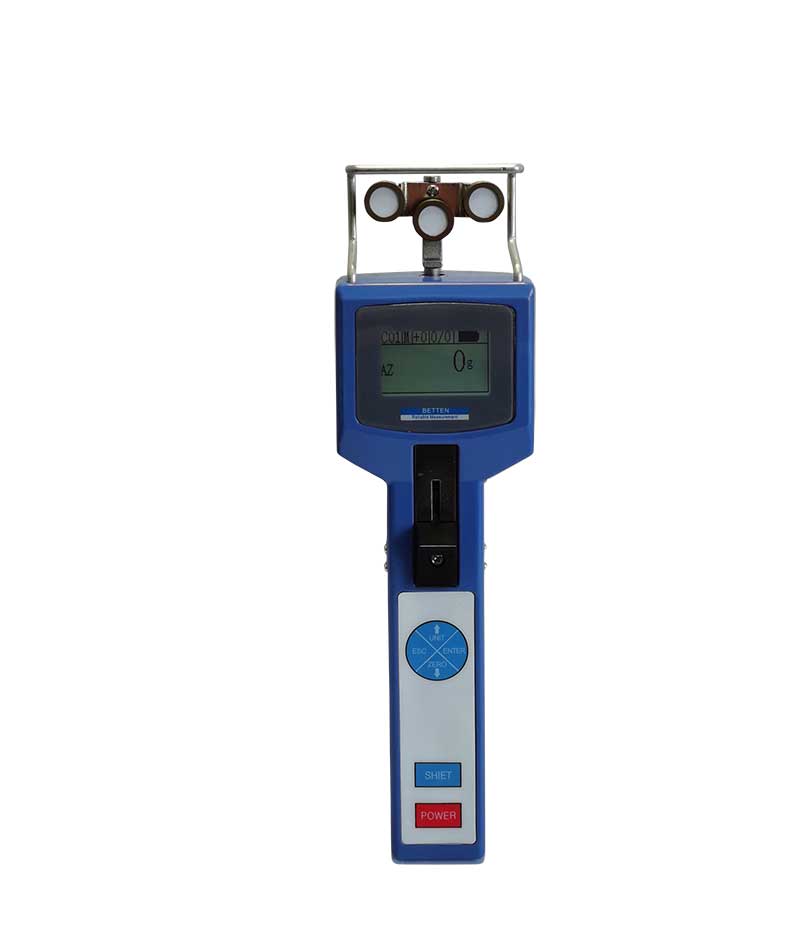

型号NT
型号 张力范围 测量头宽度 测量线径范围 标定材料(聚酰胺单丝) 是否包含线径补偿
NT-200
2.0-200.0 cN
65mm
0.05-0.15mm
φ0.12mm
NT-500 5.0-500.0 cN 65mm 0.05-0.2mm φ0.12mm+φ0.2mm
NT-1000 10-1000 cN 65mm 0.1-0.5mm φ0.2mm+φ0.4mm
NT-2000 20-2000 cN
116mm
0.3-0.7mm φ0.4mm+φ0.7mm
NT-2500 25-2500 cN 116mm 0.3-0.7mm φ0.4mm+φ0.7mm
NT-5000 50-5000 cN 116mm 0.4-1.0mm φ0.7mm+φ1.2mm
NT-10K
0.1-10.0daN
116mm 0.7-1.2mm φ0.8mm+φ1.0mm
NT-20K-F 0.2-20.0daN
116mm
1.0-1.8mm
φ1.2mm
NT-30K-F 0.3-30.0daN 216mm 客户指定线径范围 客户指定材料
NT-50K-F 0.5-50.0daN 216mm 客户指定线径范围 客户指定材料
NT-60K-F 0.6-60.0daN 216mm 客户指定线径范围 客户指定材料
NT-100K-F 1-100daN 216mm 客户指定线径范围 客户指定材料
单位换算:1daN=10N =1.02kg   1cN=1.02g
可选附件省力手柄 (订货编码F 例:NT-1000-F, 20daN到100daN标配省力手柄)
省力手柄图片。
测量轮选项
标准导轮    1000米/分钟   硬化铝    标准导轮图纸。
UB导轮  1000米/分钟  硬化铝  选型编码 例如NT-1000-UB  UB图纸
TC导轮  1000米/分钟  陶瓷涂覆特质钢    选型编码 NT-1000-TC  TC图纸
NT 发货包括  张力仪  ,便携式仪表箱,充电器,中文说明书,合格证。
参数规格:
精度           (出厂校准材料)1%满量程(FS),(其它材料)3%FS.
显示更新频率    0.5秒
可选单位       gf, cN, N, kgf, daN,LB(不同量程可切换单位不同)
可调整范围 显示值可以按照现场要求以满量程1%的幅度进行±10步调整
最大线速度    1000m/min
可存储值        最大值,最小值,最大峰值,最小峰值,平均值
显示器        点阵式液晶显示屏
输出            可选无线WIFI输出,有线连接数字输出
外壳尺寸        76×46×275mm
电源 锂离子充电电池,连续工作约60个小时
工作温度        10-45℃,90%相对湿度或更少
附件 仪表,说明书,合格证,充电器,仪表箱
应用范围 绞线机,绕线机线切割机,碳纤维绕线设备,光纤缠绕设备,光缆
生产备,玻璃纤维缠绕设备,钢帘线生产设备,轮胎生产设备,钢丝绳生产设备.
