张力测试仪中的线径补偿功能到底是怎么用?

2021-03-30 13:50



张力仪的原理是通过角度对线张力的分解,通过传感器来读取分力,经过换算得出张力值。所以角度对张力测试仪的结果是有影响的。不同的线径,会对线经过张力测试仪时形成的角度有影响。线径补偿器的作用就是消除这钟影响。

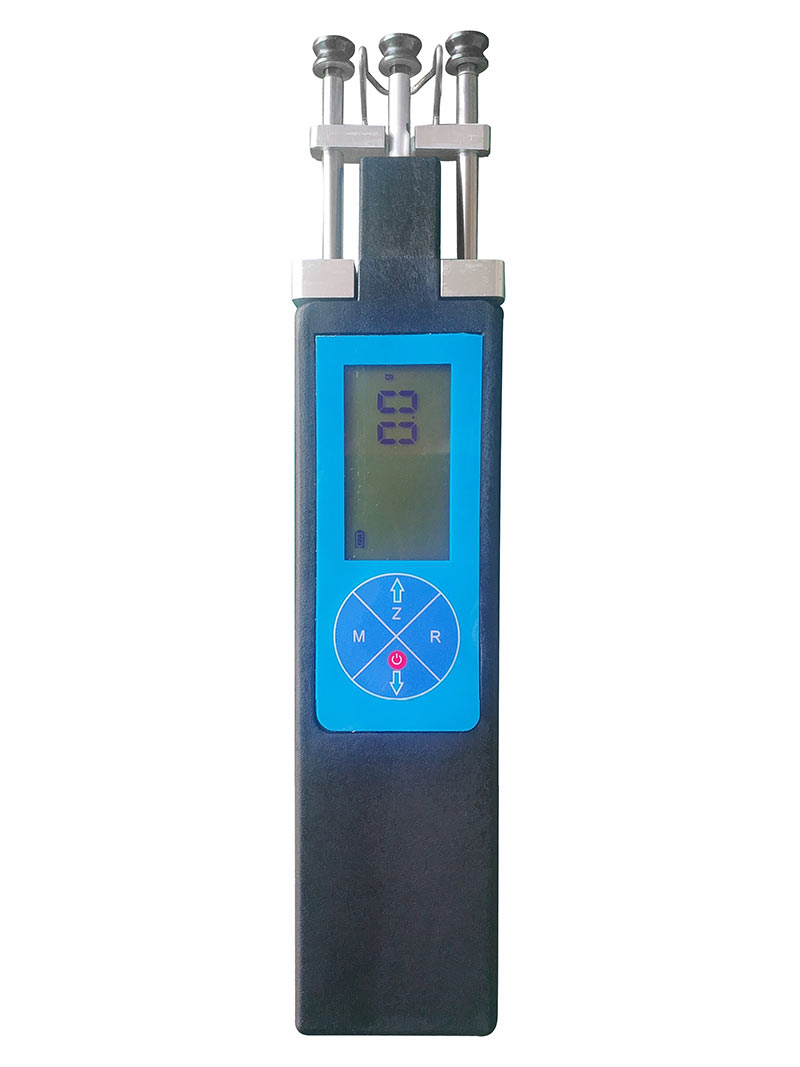

首先购买张力测试仪时,要带有线径补偿功能。很多张力测试仪是不带这个功能的。现在以百坦品牌的NT系列张力测试仪举例,说明如何使用线径补偿功能。

首先根据张力测试仪的规格书,选定自己要补偿的线径范围。每一个量程的张力测试仪,线径补偿范围是不同的。

可以根据下表来选择。

型号NT

型号 张力范围 测量头宽度 标定材料(聚酰胺单丝)直径(线径补偿范围) 是否包含线径补偿
NT-200
2.0-200.0 cN
65mm
0.2mm(0.05-0.3mm)
NT-500 5.0-500.0 cN 65mm 0.2mm(0.05-0.3mm)
NT-1000 10-1000 cN 65mm 0.4mm(0.1-0.5mm)
NT-2000 20-2000 cN
116mm
0.4mm(0.3-0.7mm)
NT-2500 25-2500 cN 116mm 0.4mm(0.3-0.7mm)
NT-5000 50-5000 cN 116mm 1.2mm(0.4-1.0mm)
NT-10K
0.1-10.0daN
116mm 1.2mm(0.7-1.2mm)
NT-20K 0.2-20.0daN
216mm
1.8mm(1.0-1.8mm)
NT-30K 0.3-30.0daN 216mm φ2mm钢丝绳或客户指定材料
NT-50K 0.5-50.0daN 216mm φ2mm钢丝绳或客户指定材料
NT-60K 0.6-60.0daN 216mm φ2mm钢丝绳或客户指定材料
NT-100K 1-100daN 216mm φ2mm钢丝绳或客户指定材料
选好型号后,开始测量。测量之前,首先要把你被测的材料,截取一小段,夹到仪表背后的线径补偿器中,仪表会根据线径大小,自动调整显示值,把线径带来的误差去掉。

当更换测量材料时,同样要吧被测材料截取一小段夹到线径补偿其中。这样测量的值就准确了。
