张力计怎么校正

2021-02-06 10:27

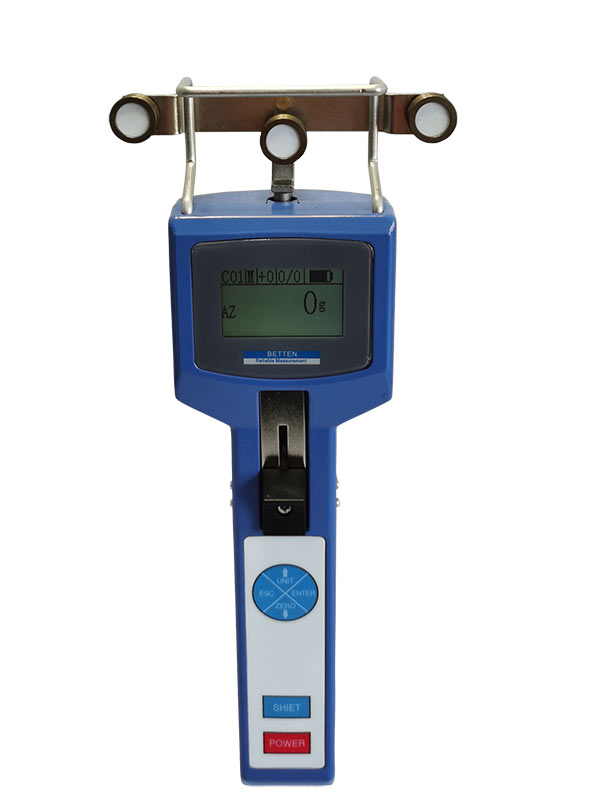

根据张力计的测量原理,无论哪个品牌的张力计,都是以固定值砝码为标准,垂直悬挂在被测材料下,进行张力计算曲线的校正。首先你需要准备标准砝码,还有被测的线材。下面以百坦品牌张力计NT系列为例,介绍一下张力计校正的过程。
正常开机状态下,按住POWER键的同时按动ENTER键,进入参数设置主菜单界面。如果设定了密码保护功能,首先需要输入密码,按上下键调整数值,按ENTER键确定数值,切换到下一个数值输入。如图6所示。密码为1234
进入主菜单后通过上下键切换参数名称,按ENTER键进入对应参数设定界面。
5.1 CAL NUMBER:设定标定通道数目
首先在参数设置主菜单通过上下键选择CAL NUMBER,按ENTER键确认后进入通道数目设定界面,通过上下键调整通道数目后,按ENTER键保存确认,按ESC退出到上级菜单。
5.2 标定点设置:设定每一个通道的标定点
在参数设置主菜单界面,首先通过上下键选择CAL POINT SET,按ENTER键确认后进入标定点设置界面,首先通过上下键选择需要设置的通道序号,例如C01如图7所示。按ENTER键进入C01标定点选择,同样通过上下键选择标定点,按确认键保存。按ESC键退回到上级菜单。
标定点说明:以1000g量程仪表为例,选择第一个2,0,40,60,80,100设定时,标定时标定点的重量为满量程的20%,40%,60%,80%,100%,需要标定5个点,即200g,400g,600g,800g,1000g,如果选择10%,20%,50%,则标定点为100g,200g,500g.
5.3 材料标定:
仪器出厂时已经按照说明书规格标定,如果客户材料硬度及线径与标定材料差别很大,通过微调无法实现精确测量,可选择进行材料标定。
标定前首先要把一小段被测材料放置到线径补偿器中固定好。
在参数设置主菜单通过上下键选择CAL SET,按ENTER键进入标定界面,

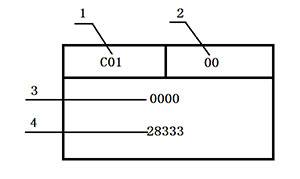

通过上下键调整数值1处的通道序号后,按ENTER键进入对应通道的标定界面。数值3处显示的是当前需要悬挂砝码的重量,数值4显示的当前传感器实际测量的数值输出量,不需要考虑数值4的大小。数值2显示的是整个标定过程中标定点的序号。例如按量程1000g,标定通道为C01,选择标定点为20,40,60,80,100.则需要准备好200g,400g,600g,800g,1000g砝码。当数值2显示00时,仪表位置处于水平(见图9),保持仪表水平稳定,此时不要夹线,观察数值4,当数值4变化最小的时候,按ENTER键记录,数值2变为01,数值3变为200g.悬挂200g砝码,仪表处于水平位置夹线(见图9),保持仪表水平稳定约3秒,按ENTER键记录。数值2变为02,数值3变为400g,依次做完400g,600g,800g,1000g记录后,C01自动跳转到C02,开始第二通道标定,标定过程同理。如果无需标定,按ESC键退出到主菜单。
