张力传感器的校正方法

2020-12-08 10:23


  纺织行业,电线电缆行业,钢丝绳生产等诸多线材生产行业中,实时监控线材的张力是十分重要的,张力是否稳定和符合工艺要求,直接影响最终的产品质量。通常长期监控线材的方式是通过张力传感器来实现的。如何确定张力传感器是否准确呢?通常是采用悬挂标准重量的方式来确定的。
  例如我们以百坦科技有限公司的张力传感器BTS-1000为例。BTS-1000量程范围是0-1000g,核心传感器输出信号是1.0mv/v.供电电压是10V。因为张力传感器的测量原理是通过把线材受到的张力在测量轮上产生的分力测量出来,所以传感器输出的MV信号并不是实际的线材张力值,二是核心受力单元的实际受力。但是这个力和线材张力是成正比的。通过信号放大器把核心受力单元成比例放大到线材的张力,就可以实现张力测量了。所以BTS-1000要配合信号放大器GT-TM30一起使用。
连接好传感器和放大器,假设放大器输出信号是0-10V对应张力值0-1000g。首先在不悬挂任何重量时,用电压表测试放大器的输出信号应该是0V,在传感器上按过线路径用线材悬挂一个1KG的砝码,此时放大器输出信号应该是10V。表明传感器是准确的。
  如果不准确的话,就要调节放大器,使0-10V对应0-1000g即可。这样传感器的校准就完成了。
  注意在使用中,校准的姿态要和实际现场使用的姿态一致,否则会导致由于重力原因的误差。

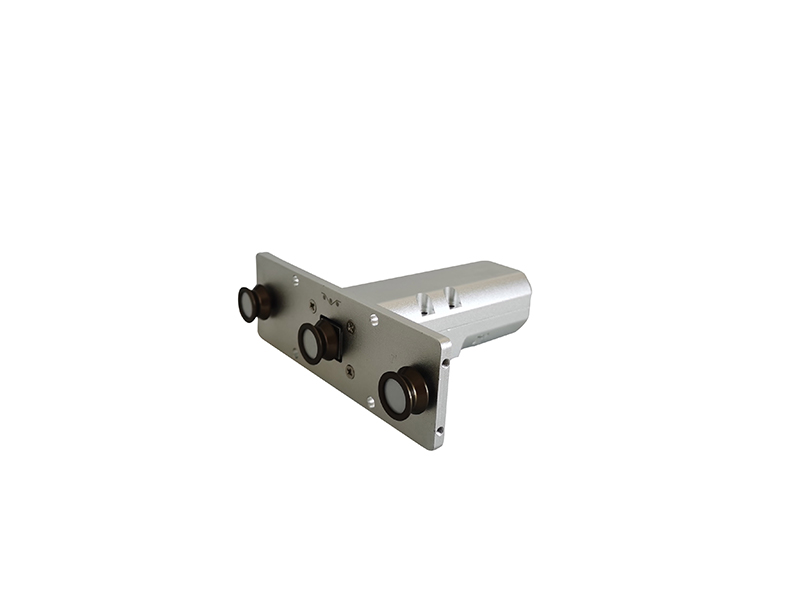

  BTS系列张力传感器适合于铜线,漆包线,钢丝,纱线等各种线材的张力测量和监控。

参数规格:
  测量范围:      0-0.5N 至0-1000N
  综合误差:      ±1%FS
  重复性:        <±0.03%FS
  蠕变:          正负0.05%FS/5mins
  标定:          按百坦科技公司出厂程序标定
  参考激励电压:   5-10VDC
  输入阻抗:      350±5
  输出阻抗:      350±5
  绝缘电阻:      ≥3000MΩ(50VDC)
  零点输出:      <0.1mv/v
  零点温度影响:  ±0.05%FS/10℃
  灵敏度温度影响:±0.05%FS/10℃
  过载保护:      200%FS
  空气湿度:      85%最大相对湿度
  工作温度范围:  -10到+40℃
  传感器外壳:     铝制
  净重(毛重):    约400g
  连接电缆:      4*0.2²高效屏蔽电缆,3m长。∅6,保护材料为PVC
  接线方法:    激励电压+:红色   激励电压-:黑色
       输出信号+:绿色   输出信号-:白色
  屏蔽线:银色
型号 张力范围 标定材料
BTS-50
0.5-50.0cN
φ0.12mm(聚酰胺单丝)
BTS-100
1.0-100.0 cN φ0.12mm(聚酰胺单丝)
BTS-2009
2.0-200.0 cN φ0.2mm(聚酰胺单丝)
BTS -500 5.0-500.0 cN φ0.2mm(聚酰胺单丝)
BTS -1000 10-1000 cN φ0.4mm(聚酰胺单丝)
BTS-2000
20-2000 cN φ0.7mm(聚酰胺单丝)
BTS-5000
50-5000 cN φ1.2mm(聚酰胺单丝)
BTS -10K
1.0-100.0N
φ1.2mm (聚酰胺单丝)
BTS -20K 2.0-200.0N φ2mm (钢丝绳)
BTS-50K
5.0-500.0N φ2mm(钢丝绳)
BTS-100K
10-1000N φ2mm(钢丝绳)
