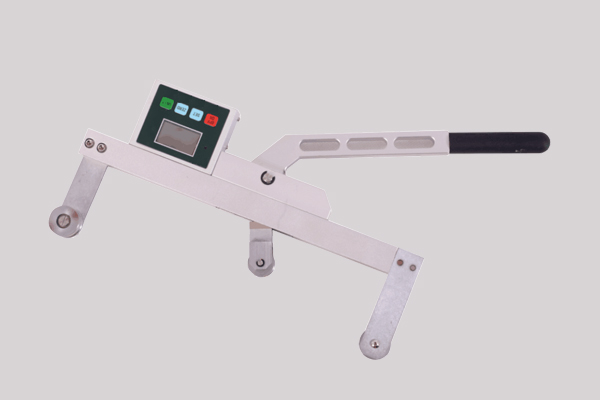

BDR-S绳索张力计

2018-01-26 13:52


  一、概述
  1.1主要用途及适用范围
  BDR-S系列绳索张力计是一款在线测量电线电缆、光纤和绳索等张力的仪器,主要适用于高铁行业、电力行业、通信行业、交通运输行业、建筑行业、游乐场等场合。也适用于各大科研院校、检测机构等场合。
  1.2产品特点
  1.2.1在线测量:测量绳索时绳索不需拆卸,可在线测量具有张紧力的绳索,实时加载绳索张力时,可在线观察实时张力。
  1.2.2便携式:仪器采用高强度铝合金结构,重量轻、体积小、携带方便,测量绳索张力时,一人便可完成所有操作。
  1.2.3 操作方便:仪器加载机构采用杠杆结构,只需要将仪器手柄推到底就可以正确测量绳索张力。
  1.2.4 仪器性能稳定,测量精度高,当被测绳索规格与测力计中储存的绳索号一致时,在可定量程内,测量精度可达5%。
  1.2.5仪器内置3种预设规格绳索,测量时只需选择相应的绳索号即可。
  1.2.6数显显示力值,仪器采用LCD显示测量力值,读数更加方便。
  1.2.7三种单位切换:仪器可切换N、Kgf和Lbf三种力值。
  1.2.8仪器可保存383组测量数据,保存的数据可通过电脑导出。
  1.3 品种、规格
  1.3.1 BDR-S-A绳索张力计内置规格如下表:
索引号 线径(mm) 满量程(N)
1 φ7.5 5000
2 φ9 5000
3 φ10.5 5000

  1.3.2 BDR-S-B绳索张力计内置规格如下表:
索引号 线径(mm) 满量程(N)
1 φ10.5 5000
2 φ12.5 5000
3 φ14 5000

  1.3.3 BDR-S-C绳索张力计规格如下表:

索引

铜绞线
线径(mm)

铜绞线
满量程(N)
1 φ12.5 5000
2 φ14 5000
3 φ16 5000

  1.4产品技术参数
  1.4.1分度值:1N
  1.4.2精度:±5%
  1.4.3电源:7.2V 镍氢电池组
  1.4.4 充电器:输入AC 100~240V 50Hz 输出:DC 12V 500mA
  1.4.5 采样率:10Hz
  二、产品整体结构
  2.1 外形结构





  2.2 液晶屏功能


  2.2.1开关机键:按此键时,电源打开或关闭。
  2.2.2设置键:用户在测量界面时可以通过此键进入设置界面,并且在设置数据时按此键保存数据。
  2.2.3备忘键:在测量界面时有保存测量数据的功能;在测量界面时长按此键可查看保存数据;进入设置界面时,具有上移功能。
  2.2.4置零键:在测量界面时,按此键屏幕上的测试值会被归零,在设置数据时,按此键可返回到设置界面。
  2.2.5充电指示灯:插入充电电源时,电源未满显示红灯,充满后显示绿灯。
  三、使用和操作
  3.1 使用前的准备和检查
  3.1.1检查电量,若不足,需充电后再使用。
  3.2 使用中的操作及说明
  3.2.1设置项



  3.2.2单位设置:开机后,进入测量界面,按“SET”键进入设置界面,再按一次“SET”键进入单位设置中,按下“MEMO”键进行单位选择,保存所需的单位后,按“SET”键保存并退出到设置界面。如下图所示:



  3.2.3峰值设置:上步操作完成后,按“MEMO”键选择“PEAK”,进入后按“MEMO”在“PEAK”
  (峰值模式)、无此字符显示(表示实时荷重值模式)二种模式之间相互切换,选择所需模式,再按“SET”键保存并进入下一功能设置,如下图所示:

  3.2.4上限值设置:按“SET”键进入上限值设置,按“ZERO”键和“MEMO”键进行数字调整,选择所需数值,再按“SET”键保存并进入下一步功能设置,如下图所示:

  3.2.5下限值设置:按“SET”键进入下限值设置,按“ZERO”键和“MEMO”键进行数字调整,选择所需数值,再按“SET”键保存并进入下一步功能设置。
  3.2.6峰值最小保存值:峰值模式下,当前值小于该值时,峰值将不被保存。按“SET”键进入峰值最小保存值设置,按“ZERO”键和“MEMO”键进行数字调整,选择所需数值,再按“SET”键保存并进入下一步功能设置。
  3.2.7自动关机时间设定:可设定1分钟到9999分钟自动关机,也可设置“0000”不关机。本机默认设置为30分钟。按“SET”键进入自动关机时间设置,按“ZERO”键和“MEMO”键进行数字调整,选择所需数值,再按“SET”键保存并进入下一步功能设置。
  3.2.8索号档位选择:按“SET”键进入“索号档位选择”设置,按“MEMO”选择所需的档位,按“SET”保存,仪器自动关机,重新开机即可。
  3.2.9重力加速度设定:用户可根据本地区的位置设定重力加速度值,默认值为9.800。
  3.2.10背光功能设定:在此设置项目下,用“MEMO”键选择,若选择“YES”表示开启背光功能,选择“NO”表示关闭背光,选定后按“SET”键保存并返回到设置项目界面。
  3.2.11恢复出厂设置功能:在此设置项目下,按“SET”键即可恢复出厂设置,机器关机。若使用机器重新开机即可。
  3.3测试
  3.3.1打开开关。
  3.3.2根据被测绳索的外径,选择索号档位。(参照上面规格表)
  3.3.3将被测绳索通过活动轮,两固定轮与绳索完全接触,如下图所示:

  3.3.4将被测绳索压紧在活动轮上,旋紧把手,显示的数值即为被测绳索的实际张紧力力值。
  3.4保存数据的导出
  3.4.1储存数据
  按“MEMO”键数据会被储存起来,当无数据保存时,显示屏上并无任何显示。当有数据被保存时,便显示MEM。长按“MEMO”键查看保存数据时,“MEM”闪烁,先出现保存次数,2秒后自动出现保存数值。按“ZERO”键可退出查看界面直接进入测试。也可将数据输入电脑作分析处理。本机可储存383组数据。当超过383组数据时,之后的数据将不会被保存。
  四、保养和保修
  4.1 日常维护、保养
  4.1.1请使用配套的充电器充电,否则会引起电路故障,甚至引发火灾。
  4.1.2、不要使用充电器额定电压以外的电源,否则可能会引起电击或火灾。
  4.1.3、不要用湿手拔出或插入插头,否则可能会导致触电。
  4.1.4、不要拉拽充电器的电源线来拔出插头,以免电线被扯断而遭电击。
  4.1.5、请用柔软的布来清洁本机。讲布浸入泡有清洁剂的水中,拧干后再清除灰尘和污垢。
注意:不要使用易挥发的化学物质来清洁本机(如挥发剂、稀释剂、酒精等)
  4.2 运行时的维护
  4.2.1、不要超出最大量程来使用本仪器。否则可能导致传感器损坏,甚至发生事故。
  4.2.2、当测试值超过量程时,蜂鸣器会连续鸣叫,此时请快速解除所加之载荷或降低负荷。
  4.3 长期停用时的维护和保养
  4.3.1、请在规定的温湿度范围内使用及储存,否则可能造成仪器故障。
  五、包装清单
1 高铁张力计 1个
2 12V充电器 1个
3 说明书 1份
4 合格证 1张
5 干燥剂 1包
6 检查证明书 1份
