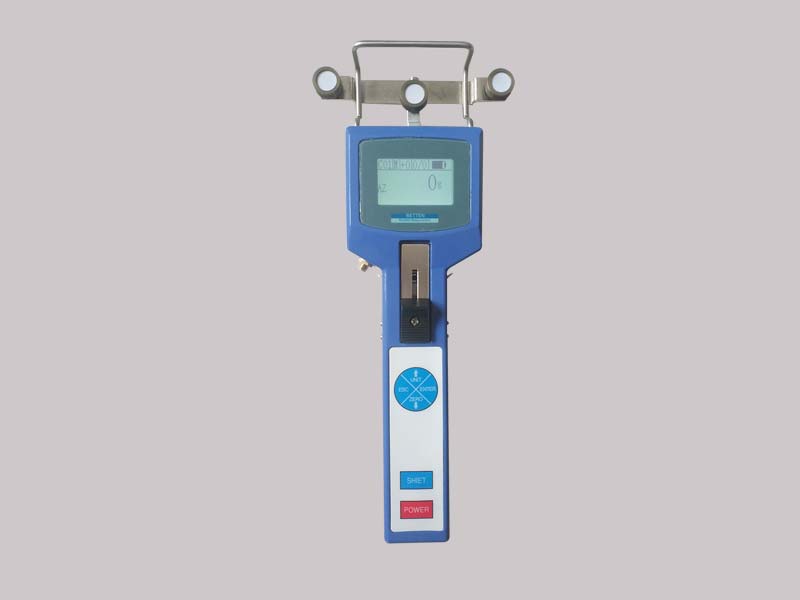

NT系列手持式张力计

2019-11-07 08:23



NT 系列
NT系列有10种张力范围从2.0-200cN 到10.0-100.0daN
电子张力仪具有读数精确及兼具机械式仪表的动态显示有点。
2种不同的型号NT(基本型号) 和 NTX(带有数据输出型号)

型号NT 系列的新特点
带背光的LCD显示屏提供两种不同的显示方式
-数字式显示

-数字显示加张力变化趋势条

优化的设计,使得测试中测试数据,导向轮和被测材料状态尽收眼底。
为了达到最高的测量精度,仪表背部有线径补偿器
采用特殊的传感器技术,每个测量点都具备自动清零功能,提高测量精度和操作方便性。
客户可以根据材料不同自己进行标定,最多可允许客户标定10种材料。
灵活的菜单设置功能,可满足不同操作者的要求。
测量值显示单位可选择g ,kg, c N,N ,daN,lb
可记录测量过程中的最大值,最小值,峰值,平局值,还可记忆存储10个独立的测量值。
可编程的趋势状态条最大值最小值设置,可清晰判断张力变化的范围,兼具机械式仪表的优点
如果现场测量的材料和标准的标定材料有偏差,可在现场通过仪表调节。

背光LCD显示屏提供两种不同的显示界面

型号NTX的附加功能
标配USB接口
NTVIEW 软件可以在计算机上实时显示被测数据,并将被测数据存储到文件中
WIFI功能用于仪表和计算机的无线通信(可选)

方便用户操作的全字符设置带单,功能设置可以通过密码进行保护

NTVIEW 软件可以在计算机上进行张力检测数据的显示和存储,NTX 型号张力仪可以采用USB接口或者通过可选择的WIFI模块将数据传输的计算机上

特性
实时数据读取
实时数据可以采用X-Y坐标曲线方式进行显示
进行数据分析时,数据显示的曲线可以放大/缩小,修改比例等
可以设置报警值,当超过报警值时,软件中状态条显示红色
存储的数据可以再次被读出,以曲线方式显示到屏幕上。

NT及NTX共有特点

方便直观的观察
导向轮
被测材料
读数

导线架和导向轮移动装置确保运动材料易于捕捉
带有滚珠轴承的V行槽导轮
坚固的防滑铝制外壳,抗电池干扰
LIPO锂离子聚合物电池(可持续运行约60小时)


型号NT

型号 张力范围 测量头宽度 标定材料(聚酰胺单丝) 是否包含线径补偿
  1.
2.0-200.0 cN
  1.
φ0.12mm
NT-500 5.0-500.0 cN 65mm φ0.2mm
NT-1000 10-1000 cN 65mm φ0.4mm
NT-2000 20-2000 cN
  1.
φ0.6mm
NT-2500 25-2500 cN 116mm φ0.6mm
NT-5000 50-5000 cN 116mm φ1.2mm
NT-10K
  1.
116mm φ1.2mm
NT-20K-F 0.2-20.0daN
  1.
φ2mm钢丝绳
NT-30K-F 0.3-30.0daN 216mm φ2mm钢丝绳
NT-50K-F 0.5-50.0daN 216mm φ2mm钢丝绳
NT-60K-F 0.6-60.0daN 216mm φ2mm钢丝绳
NT-100K-F 1-100daN 216mm φ2mm钢丝绳
可选附件F 省力手柄 (订货编码 例:NT-1000-F)
型号NTX
型号 张力范围 测量头宽度 标定材料(聚酰胺单丝) 是否包含线径补偿
  1.
2.0-200.0 cN
  1.
φ0.12mm
NTX -500 5.0-500.0 cN 65mm φ0.2mm
NTX -1000 10-1000 cN 65mm φ0.4mm
NTX -2000 20-2000 cN
  1.
φ0.6mm
NTX -2500 25-2500 cN 116mm φ0.6mm
NTX -5000 50-5000 cN 116mm φ1.2mm
NTX -10K
  1.
116mm φ1.2mm
NTX -20K 0.2-20.0daN
  1.
φ2mm钢丝绳
NTX -30K 0.3-30.0daN 216mm φ2mm钢丝绳
NTX -50K 0.5-50.0daN 216mm φ2mm钢丝绳
NTX -60K 0.6-60.0daN 216mm φ2mm钢丝绳
NTX -100K 1-100daN 216mm φ2mm钢丝绳
可选附件:F    省力手柄 (订货编码 例:NTX-1000-F)
          WF  WIFI无线数据输出  (订货编码 例:NTX-1000-WF)

参数规格:

精度           1%满量程(FS)
显示更新频率   0.5秒
可选单位       gf, cN, N, kgf, daN,LB(不同量程可切换单位不同)
可调整范围         显示值可以按照现场要求以满量程1%的幅度进行±10步调整
最大线速度        2000m/min
可存储值       最大值,最小值,最大峰值,最小峰值,平均值
显示器            点阵式液晶显示屏
输出           可选无线WIFI输出,有线连接数字输出
外壳尺寸       76×46×275mm
电源                       锂离子充电电池,连续工作约60个小时
工作温度       10-45℃,90%相对湿度或更少
附件                       仪表,说明书,合格证,充电器,仪表箱

应用范围              绞线机,绕线机线切割机,碳纤维绕线设备,光纤缠绕设备,光缆
生产备,玻璃纤维缠绕设备,钢帘线生产设备,轮胎生产设备,钢丝绳生产设备.


可选测量轮

标准    1000米/分钟   硬化铝

选项UB  1000米/分钟  硬化铝  选型编码 仪表型号+UB

选项TC  1000米/分钟  陶瓷涂覆特质钢    选型编码 仪表型号+TC

NT 发货包括  张力仪  ,便携式仪表箱,充电器,中文说明书,合格证。

NTX发货包括 张力仪,数据连接线,便携式仪表箱,充电器。
